Installation Les Paul®

ObsidianWire Vintage MKII pour Les Paul®

  • Facile. Pas instantané.

    Pour une connexion sécurisée, prenez votre temps et suivez attentivement les instructions .

Le guide complet du câblage de votre Les Paul

Ici vous trouverez

  • Un guide de mise en page
  • Schémas de câblage
  • Une démo d'installation
  • Instructions d'installation
  • Un guide-fil tressé
  • Liens vers des informations plus utiles

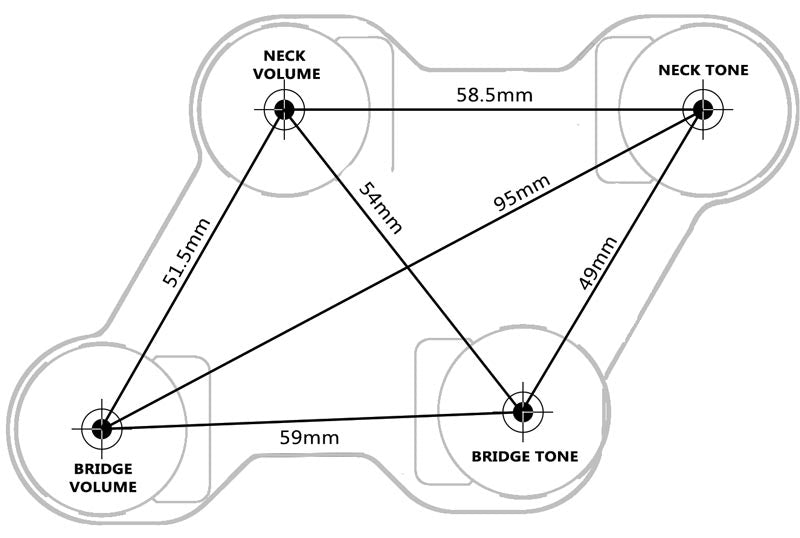

ObsidianWire for Les Paul hole spacing & layout guide

Cela conviendra-t-il ?

Guide de mise en page : ObsidianWire pour Les Paul®

Convient à la plupart des authentiques Gibson Les Paul.

S'adapte à la plupart des Epiphone Les Paul avec taille de trou et réglage des boutons (nécessite un trou de 9,52 mm et des boutons US Spec 24 Spline).

Vérifiez toujours la disposition des trous
 (Mesure depuis l'intérieur de la cavité)

  • Taille du trou : 9,52 mm (3/8")
  • Profondeur de la cavité : minimum 32 mm (1,26")
  • Longueur du pot : tige longue 19 mm (3/4") - Peut être utilisé dans Epiphone avec les écrous de réglage de hauteur inclus.
  • Taille du bouton : Split Shaft 24 Spline US SPEC UNIQUEMENT
  • Pointe de l'interrupteur : Filetage métrique M3,5 x 0,6

TÉLÉCHARGER LE GUIDE DE MISE EN PAGE

Schémas de câblage pour Les Paul®

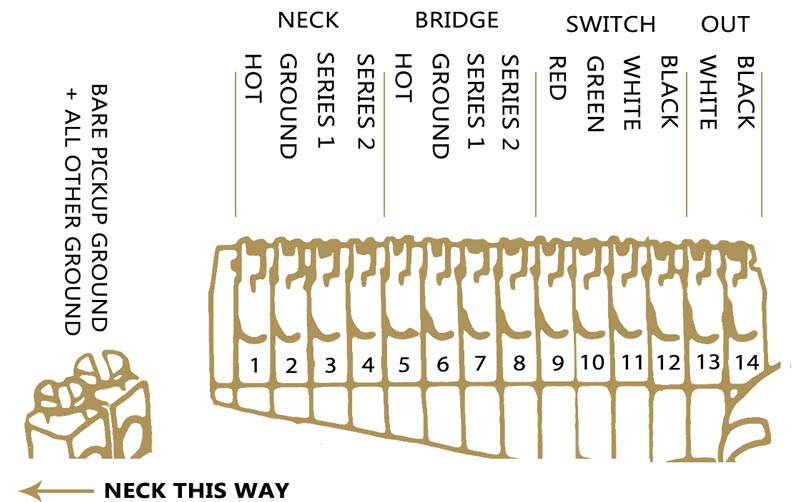

  • MKII pour Les Paul®

    Micros à quatre conducteurs

    1 = cou chaud
    2 = Masse du cou
    3 = Cou Série 1
    4 = Cou Série 2
    5 = pont chaud
    6 = Terre du pont
    7 = pont série 1
    8 = pont série 2
    9 = Commutateur Rouge
    10 = passer au vert
    11 = Changer de blanc
    12 = interrupteur noir
    13 = Sortie Blanc
    14 = Sortie Noir

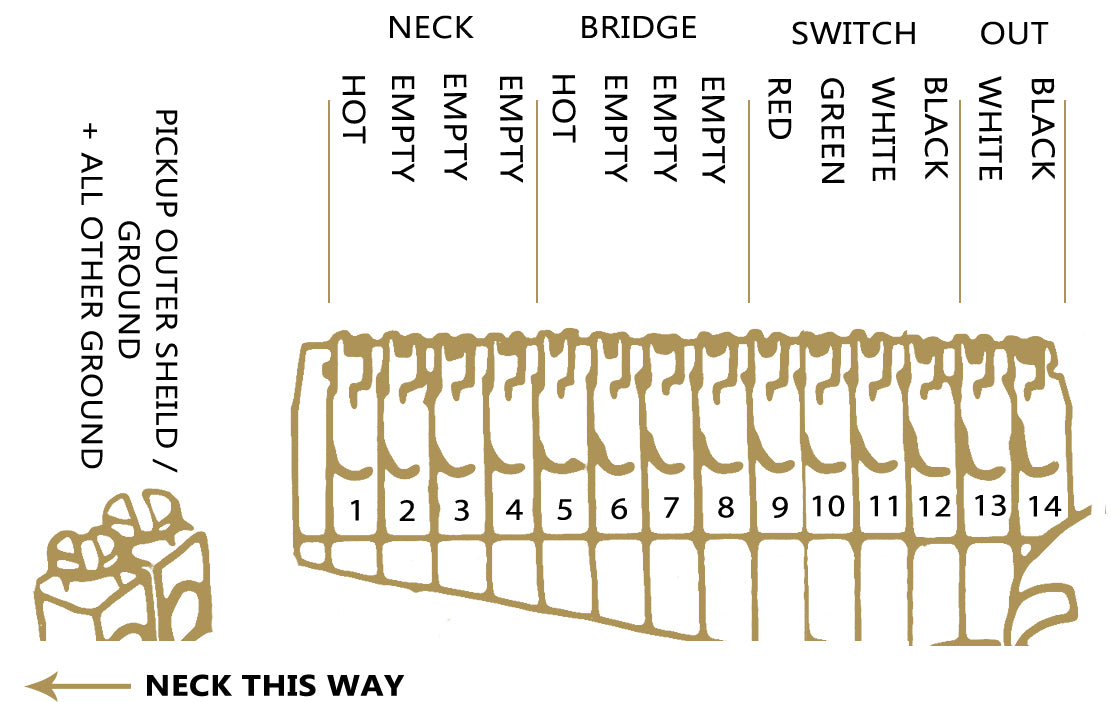

  • MKII pour Les Paul®

    Micros à deux conducteurs

    1 = cou chaud
    2 = vide
    3 = vide
    4 = vide
    5 = pont chaud
    6 = vide
    7 = vide
    8 = vide
    9 = Commutateur Rouge
    10 = passer au vert
    11 = Changer de blanc
    12 = interrupteur noir
    13 = Sortie Blanc
    14 = Sortie Noir

    Pour une aide supplémentaire avec les fils tressés vintage, consultez notre guide ci-dessous

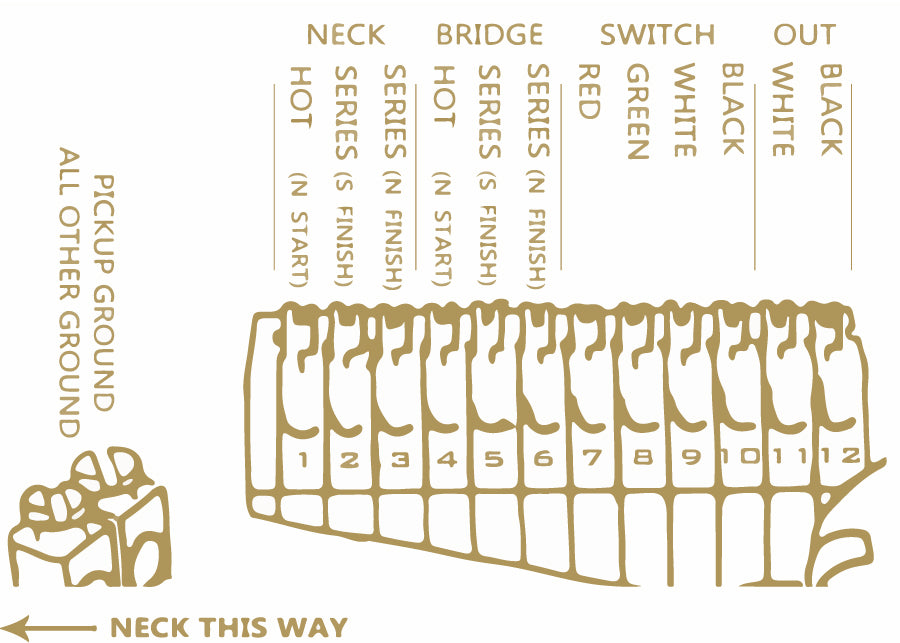

  • SC PERSONNALISÉ

    Micros à quatre conducteurs

    1 = cou chaud
    2 = Cou Série 1
    3 = Cou Série 2
    4 = pont chaud
    5 = pont série 1
    6 = pont série 2
    7 = Commutateur Rouge
    8 = Commutateur vert
    9 = Changer de blanc
    10 = interrupteur noir
    11 = Sortie Blanc
    12 = Sortie Noir

    Ramassage et autres postes au sol

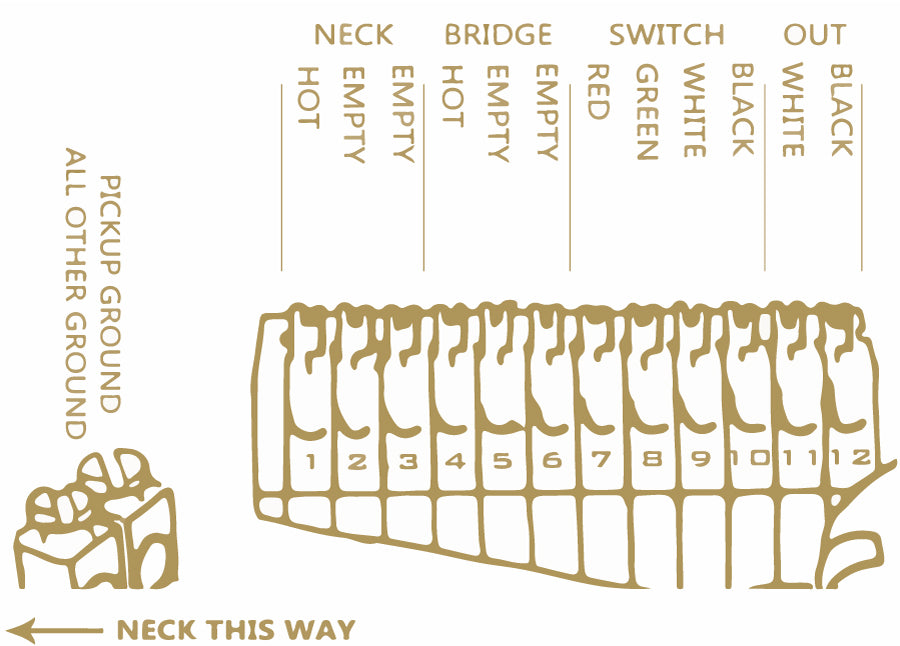

  • SC PERSONNALISÉ

    Micros à deux conducteurs

    1 = cou chaud
    2 = vide
    3 = vide
    4 = pont chaud
    5 = vide
    6 = vide
    7 = Commutateur Rouge
    8 = Commutateur vert
    9 = Changer de blanc
    10 = interrupteur noir
    11 = Sortie Blanc
    12 = Sortie Noir

    Ramassage et autres postes au sol
    Pour une aide supplémentaire avec les fils tressés vintage, consultez notre guide ci-dessous

Se préparer

  • 1) Vérifier l'ajustement

    • Vérifiez que l'électronique Pro-Wired conviendra à votre Les Paul.
    • Vous pouvez imprimer le diagramme ci-dessous comme guide. Assurez-vous de l'imprimer à l'échelle 100 %.
    • Assurez -vous que les trous de contrôle mesurent 3/8" / 9,52 mm.
    • Assurez -vous que les boutons sont des modèles US Spec 24 Spline. Les modèles métriques ou importés endommageront votre harnais.
    • TÉLÉCHARGER LE SCHÉMA D'AMÉNAGEMENT LES PAUL

  • 2) Trouvez votre schéma

    • Trouvez le schéma de câblage d'installation approprié ci-dessus.
    • Ces diagrammes sont spécifiques à chaque produit, assurez-vous donc d'utiliser le bon.

  • 3) Identifiez vos fils de ramassage

    • Consultez notre guide pour les constructeurs de camionnettes populaires ci-dessous.
    • Pour ceux qui ne sont pas répertoriés, vous pouvez utiliser le manuel d'installation de votre constructeur de ramassage pour identifier les bons fils.
    • CODES DE COULEUR DE RAMASSAGE

Retirez votre ancien harnais

  • 4) Clipsez les fils

    • Coupez le capteur, la prise de sortie de masse et les fils de commutation du faisceau.
    • Coupez-les proprement et aussi près que possible du faisceau de câbles existant, pour vous assurer qu'il y a suffisamment de longueur pour atteindre votre nouvelle électronique Pro-Wired.

  • 5) Retirer les boutons

    • Retirez délicatement vos boutons du harnais.
    • Dévissez tous les écrous de montage existants pour les potentiomètres de commande (potentiomètres), l'interrupteur et la prise.

  • 6) Retirez l'ancien câblage

    • Retirez les pots, le jack et l'interrupteur de votre guitare et mettez-les de côté.

Installez votre nouveau harnais

  • 7) Régler la hauteur de l'écrou

    • Réglez la hauteur de l'écrou sur vos pots de contrôle.
    • La hauteur correcte dépendra de la profondeur de vos cavités.
    • À titre indicatif, réglez les écrous à mi-chemin pour une Epiphone® ou juste une touche du harnais pour une Gibson®.

  • 8) Installez l'interrupteur

    • Faites passer le fil à travers le corps de manière à ce que le câble atteigne la cavité de commande.
    • Cela devrait être poussé à travers, pas tiré. Tirer peut faire glisser la gaine du câble.
    • Installez le commutateur et fixez-le avec le matériel fourni.

  • 9) Installez la prise

    • Fixez votre nouveau cric à la plaque de cric.
    • Faites passer le câble à travers la cavité de la prise.
    • Fixez la plaque de cric au corps.

Installez les fils

  • 10) Préparez les fils

    • Dénudez le capteur et l'isolant du fil de terre en laissant 6 mm (1/4") de fil nu.
    • Être précis
    • Tordez des brins de fil lâches entre vos doigts pour créer une pointe ferme.

  • 11) Appuyez et maintenez enfoncé le bouton du connecteur

    • Utilisez un tournevis fin pour appuyer et maintenir le bouton du connecteur au-dessus de la fente du fil.
    • Pour un guide complet sur l'utilisation des connecteurs sans soudure, consultez ci-dessous
    • GUIDE COMPLET DES CONNECTEURS

  • 12) Insérez le fil et relâchez le bouton

    • Insérez le fil dans la bonne fente à un angle de 45° .
    • Relâchez le bouton et le fil doit tenir fermement.
    • Testez le fil en lui donnant une légère traction avant de passer au fil suivant.

  • 13) Insérez les fils de terre

    • Insérez les fils de terre dans les connecteurs à vis et vissez-les pour les fixer.
    • Ces connecteurs peuvent gérer plusieurs fils.

  • 14) Profitez...

    • Remontez votre guitare avec les boutons et la plaque arrière, et profitez...

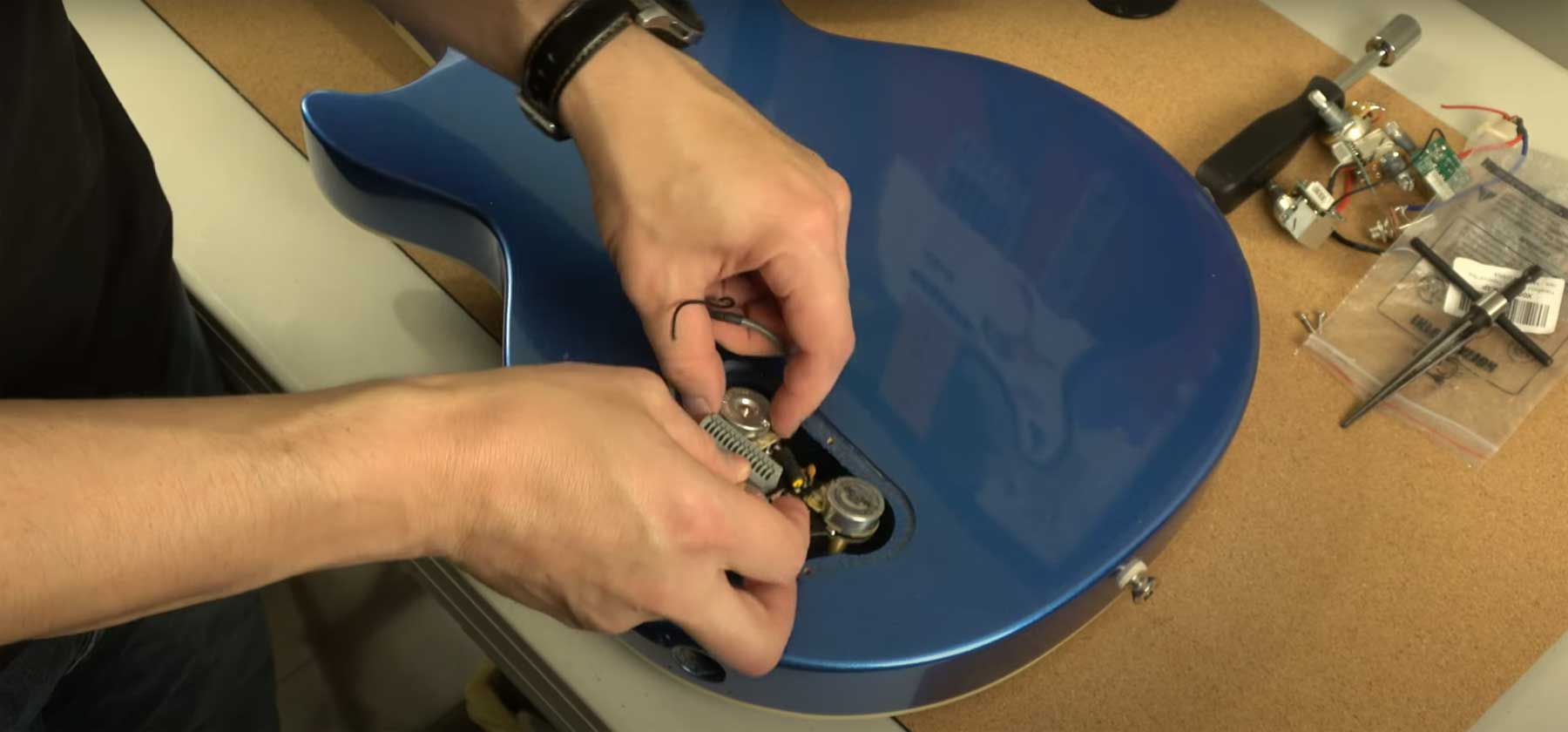

Installer la démo

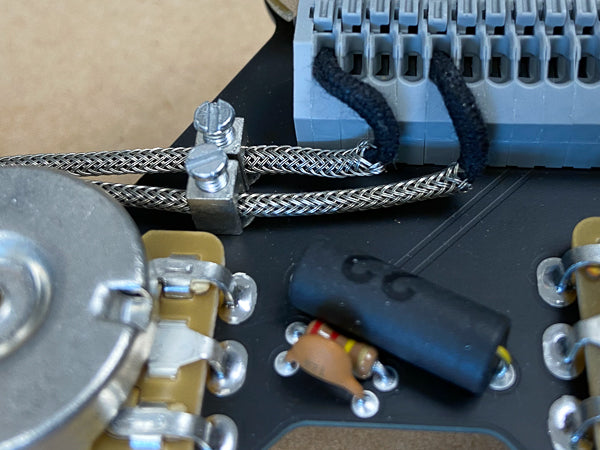

Vintage braided pickup wire being installed correctly in an ObsidianWire harness for Les Paul

Un guide pour

Fil tressé vintage

L'électronique ObsidianWire Pro-Wired pour Les Paul® est conçue pour fonctionner parfaitement avec un câble blindé tressé de style vintage. Pour ces micros :

  • Fil d'âme interne = Chaud
  • Tresse extérieure = Masse

Dénudez la tresse extérieure (masse) de l'extrémité du câble, pour assurer une bonne séparation de l'âme intérieure (chaud).

L'ensemble du câble peut alors être acheminé à travers le connecteur de masse vissé.
