Installation du harnais Tele®

Installer l'aide et les guides pour votre harnais ObsidianWire Tele®
Guitar Electronics by ObsidianWire - Page Banner

  • Facile. Pas instantané.

    Pour une connexion sécurisée, prenez votre temps et suivez attentivement les instructions .

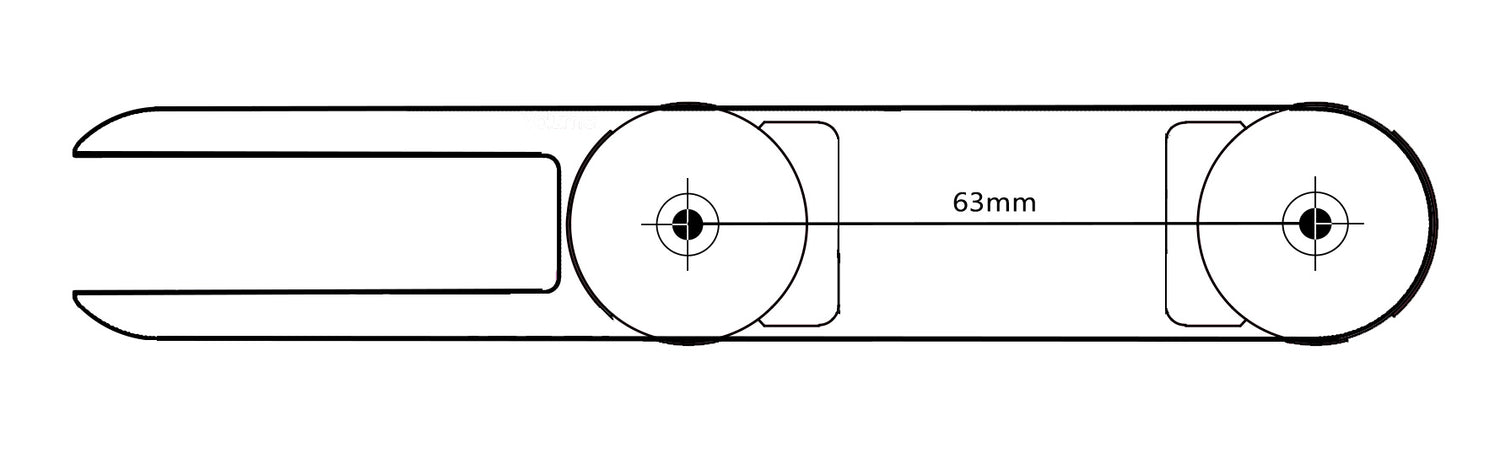

Layout Guide for Installing ObsidianWire for Telecaster harness.

Cela conviendra-t-il ?

Guide de mise en page : pour Telecaster

Convient à l'authentique Fender Tele

Ne convient pas aux plaques et boutons de taille Squier ou « métrique ».

Vérifiez toujours la disposition des trous

  • Taille du trou : 9,52 mm (3/8")
  • Espacement des trous de contrôle : 63 mm (2,48")
  • Taille du bouton : tige pleine 6,35 mm (1/4") US SPEC
  • Pointe de l'interrupteur : type CRL/OAK 1,32 mm x 4,78 mm (0,052" x 0,188")

GUIDE DE TÉLÉCHARGEMENT

Schémas de câblage

Faites correspondre votre schéma de câblage à votre modèle Pro-Wired Electronics. Vérifiez attentivement.

Remarques :

  • Emplacement 1 – Toujours le plus proche de Jack
  • Mettre à la terre toutes les pièces métalliques, y compris le vibrato/chevalet et le blindage de la cavité

  • VINTAGE PLUS POUR TÉLÉ®

    Insérez les fils dans les fentes comme ci-dessous

    1 = Terre de réserve
    2 = Terre de réserve
    3 = Terre de réserve
    4 = Terre de réserve
    5 = Sortie Jack Noir
    6 = Sortie Jack Blanc
    7 = Masse du cou
    8 = cou chaud
    9 = Terre du pont
    10 = pont chaud

  • UNIVERSEL SUR MESURE POUR TELE®

    Insérez les fils dans les fentes comme ci-dessous

    1 = Prise de sortie noire
    2 = Prise de sortie blanche
    3 = Série Cou
    4 = Série Cou
    5 = Cou chaud
    6 = Série Pont
    7 = Série Pont
    8 = Pont chaud

    Remarques:

    • Pickup Ground : pour épargner le poteau au sol
    • Tous les autres terrains : pour épargner le poteau au sol
    • Micros à deux fils : laissez les emplacements « série » vides
    • Fil tressé : Voir les conseils ci-dessous

  • NASHVILLE PERSONNALISÉ '7 VOIES' POUR TELE®

    Insérez les fils dans les fentes comme ci-dessous

    1 = Sortie Jack Noir
    2 = Sortie Jack Blanc
    3 = Masse du cou
    4 = cou chaud
    5 = terrain d'entente
    6 = Mi-chaud
    7 = Terre du pont
    8 = pont chaud
    Tous les autres fils de terre à visser le connecteur de terre

  • 4 VOIES PERSONNALISÉES POUR TELE®

    Insérez les fils dans les fentes comme ci-dessous

    1 = Terre de réserve
    2 = Terre de réserve
    3 = Terre de réserve
    4 = sol de couverture de cou (comme ci-dessous)
    5 = Sortie Jack Noir
    6 = Sortie Jack Blanc
    7 = Masse du cou
    8 = cou chaud
    9 = Terre du pont
    10 = pont chaud

  • Module de ramassage 4 voies

    Nécessaire pour : Micros de manche recouverts de métal utilisés avec le Custom 4-Way for Tele®

    Ce mod n'est PAS requis pour les micros à manche à trois fils.

    Le mod ajoute un fil de terre séparé pour la mise à la terre du capot de ramassage.

    1. Identifiez et coupez le lien entre le fil de terre existant et le couvercle du capteur.
    2. Soudez un nouveau fil de terre directement sur le couvercle du capteur.

    Vidéo de démonstration

Universel personnalisé pour Tele®

Pointe de fil tressé

Les fils tressés de style vintage peuvent être utilisés avec le harnais Custom Universal for Tele® .

Enfilez tout le fil à travers le poteau de terre et serrez légèrement avec les vis de mise à la terre

Envoyez le fil central interne au solt "HOT" sur le connecteur sans soudure

Installation de votre nouveau harnais Tele®

  • 1) Trouvez votre diagramme

    • Trouvez le schéma correct pour votre Tele ci-dessus.
    • Alternativement, vous pouvez télécharger la version imprimable complète pour votre Tele ci-dessous.
    • TÉLÉCHARGER LE MANUEL

  • 2) Identifiez vos fils de ramassage

    • Pour la plupart des micros :
      Chaud = Blanc
      Sol = Noir
    • Pour différents micros, vous pouvez consulter le manuel de votre constructeur de micros
    • PLUS D'INFOS SUR LE RAMASSAGE

  • 3) Découpez votre vieux harnais

    • Coupez le micro et les fils de masse de votre ancien harnais et retirez-le de votre basse.
    • Coupez le plus près possible de l'ancien faisceau pour conserver la longueur de vos fils.

  • 4) Préparez vos fils

    • Dénudez le capteur et l'isolant du fil de terre en laissant 6 mm (1/4") de fil nu.
    • Être précis
    • Tordez des brins de fil lâches entre vos doigts pour créer une pointe ferme.
  •

    5) Appuyez et maintenez enfoncé le bouton du connecteur

    • Utilisez un tournevis fin pour appuyer et maintenir le bouton du connecteur au-dessus de la fente du fil.
    • Pour un guide complet sur l'utilisation des connecteurs sans soudure, consultez ci-dessous
    • GUIDE DES CONNECTEURS

  • 6) Insérez le fil et relâchez le bouton

    • Insérez le fil dans la bonne fente à un angle de 45°.
    • Relâchez le bouton et le fil doit tenir fermement.
    • Testez le fil en lui donnant une légère traction avant de passer au fil suivant.

Installer la démo
