Installation sans soudure
Tous les pickguards équipés d'Obsidian® permettent une installation sans soudure rapide et facile grâce à notre système électronique sans soudure Pro-Wired™.
Convenable

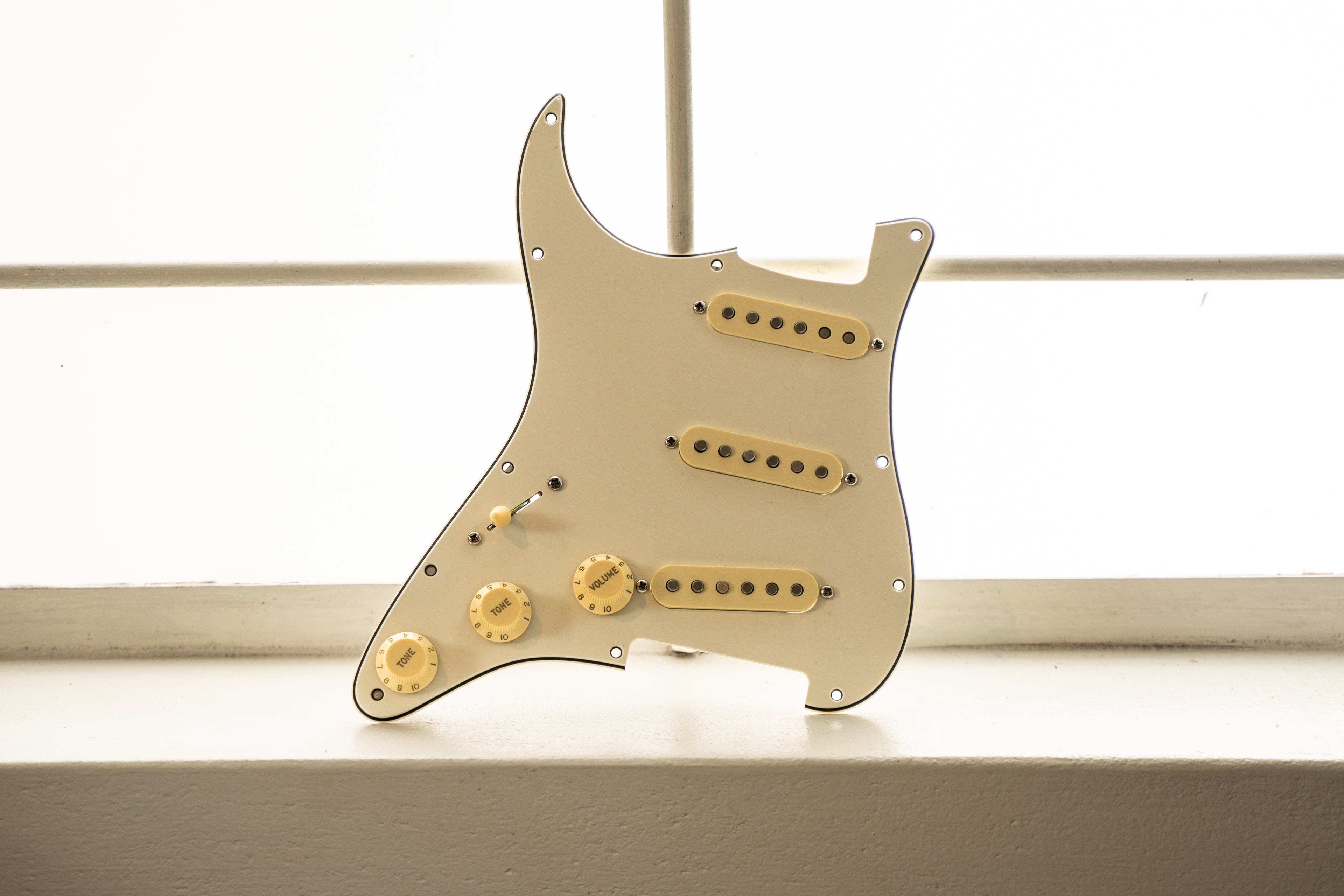

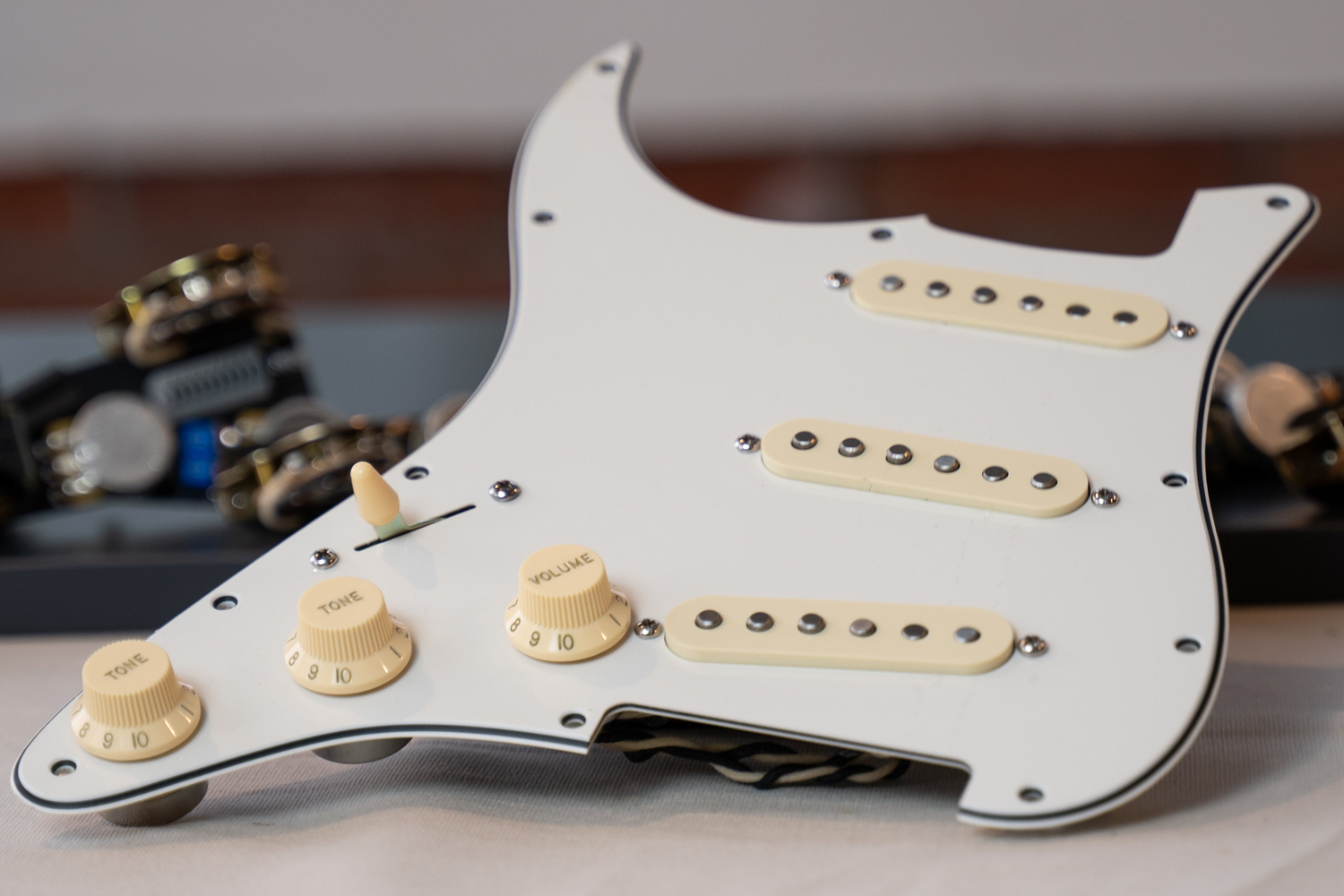

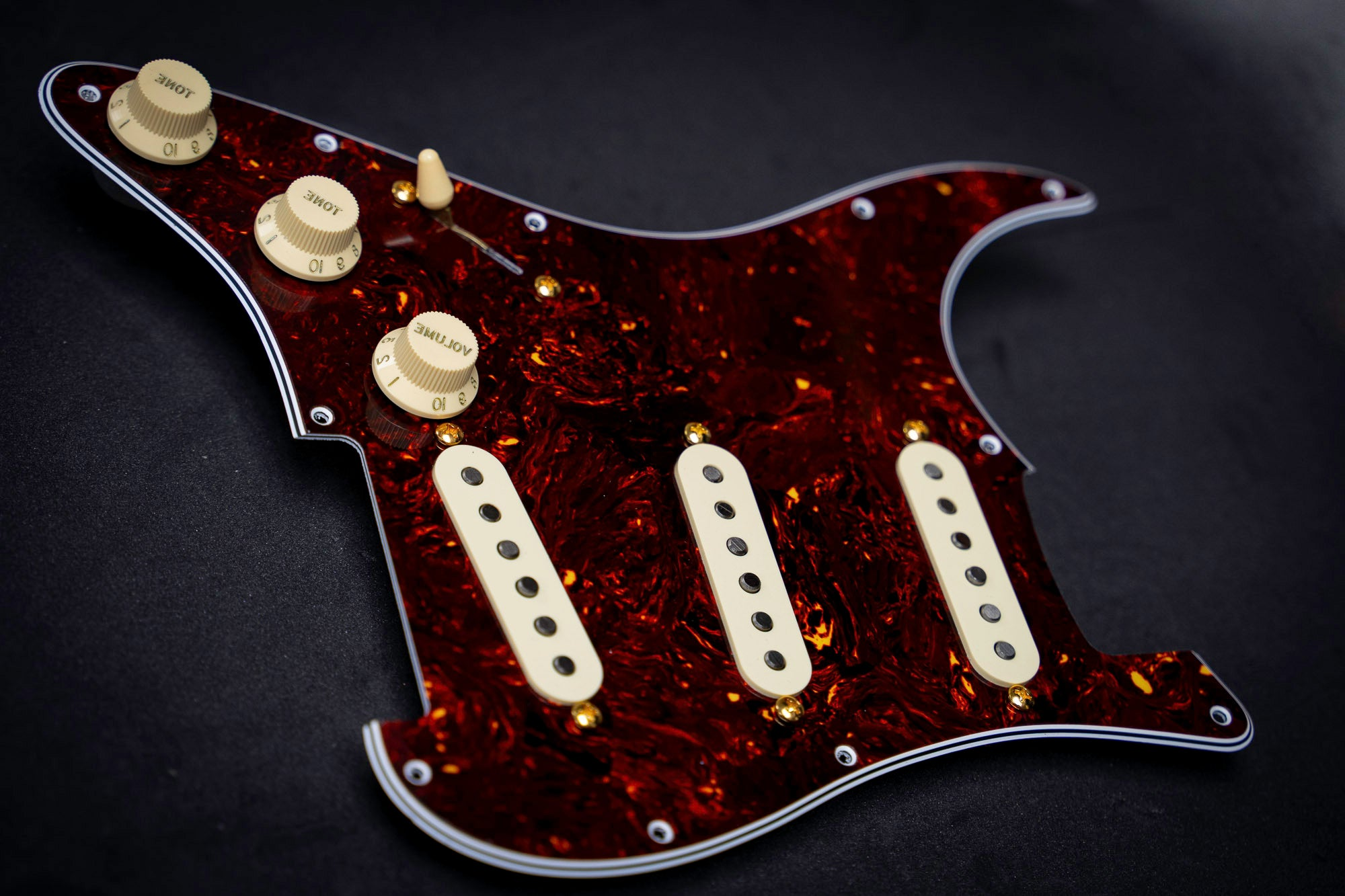

Plaques de protection chargées (pour Strat)
Les plaques de protection ObsidianWire® pour Stratocaster® sont conçues pour s'adapter parfaitement aux corps modernes des Fender Strat® équipés de plaques de protection à 11 trous. Pour les autres corps, notamment les guitares Squier, les guitares importées et les guitares de marques tierces, des ajustements au niveau du fraisage ou de l'emplacement des trous de vis peuvent être nécessaires.
- Entraxe des trous de fixation : Fender moderne à 11 trous
-
Passage des câbles de la cavité électronique : Compatible avec les véritables Fender Stratocaster
D'autres guitares peuvent nécessiter un réglage.
-
Profondeur de la cavité : minimum 34 mm (1,26 po)
Le câblage à 7 voies nécessite toujours une cavité de profondeur totale autour des commandes de tonalité.
-
Installation des micros : vérifiez la compatibilité des micros avant de commander. Les plaques de protection équipées de micros humbucker nécessitent un routage standard pour humbucker.
Vous trouverez les instructions d'installation complètes ici.
Plaques de contrôle (pour Tele)
Les plaques de contrôle Obsidian® pour Telecaster® sont conçues pour s'adapter parfaitement aux corps des Fender Tele® modernes. Pour les autres corps, notamment les Squier, les guitares importées et les modèles de rechange, il peut être nécessaire d'ajuster le routage ou l'emplacement des trous de vis.
- Entraxe des trous de fixation : 150 mm
-
Routage de la cavité de contrôle : Compatible avec les véritables Fender Telecaster
D'autres guitares peuvent nécessiter un réglage.
-
Profondeur de la cavité : minimum 34 mm (1,26 po)
Le câblage à 7 voies nécessite toujours une cavité de profondeur totale autour des commandes de tonalité.
-
Micros : Les composants électroniques ObsidianWire Pro-Wired sont généralement conçus pour les micros standard à deux fils.
Pour différents types de câbles , sélectionnez le faisceau universel personnalisé. Le faisceau personnalisé à 4 voies nécessite un micro manche à trois fils ou une soudure pour ajouter un nouveau fil.
Plaques de contrôle (pour basse jazz)
Les plaques de contrôle Obsidian® pour Jazz Bass® sont conçues pour s'adapter parfaitement aux corps des Fender Jazz Bass® modernes. Pour les autres corps, notamment les Squier, les guitares importées et les modèles de rechange, il peut être nécessaire d'ajuster le routage ou l'emplacement des trous de vis.
-
Routage de la cavité de contrôle : Compatible avec les véritables basses Fender Jazz.
D'autres guitares peuvent nécessiter un ajustement - Dimensions minimales : largeur 24 mm, longueur 128 mm, profondeur 30 mm
-
Micros : L’électronique est conçue pour des micros standard à deux fils. D’autres micros peuvent nécessiter des modifications ou des soudures.
